Schienen und Schwellen
 | Schienen
|
| Profil |
Einsatzdatum |
Gewicht kg/m |
Länge |
Schwellen Bauart |
| XIV |
? |
38.5 |
9 |
Querriegel |
| XII |
1874 |
27.6 |
7 |
Holz |
| XIII |
1885 |
29.65 |
9 |
Holz |
| XI |
1877 |
36.9 |
9 |
Holz |
| XI |
1877 |
36.9 |
9 |
Stahl, gewölbt |
| XI |
1887 |
36.9 |
9 |
Stahl |
| XIa |
1879 |
37.8 |
12 |
Holz |
| XIa |
1887 |
37.8 |
15 |
Stahl |
| XVII |
1906 |
33.4 |
12 |
Holz |
| XVII |
1914 |
33.4 |
12 |
Stahl |
| XVIa |
1904 |
45.05 |
15 |
Holz |
| XVI |
1904 |
41.0 |
15 |
Holz |
| Schienenprofilen |
|
| Sonderbauarten
|
Um 1880 hat die EL eine besondere Stahllangschwelle der
sogenannten "Hilf-Bauart" eingeführt. Die
Strecken Strassburg-Lauterburg und Strassburg-Kehl z.B. wurden mit dieser
Schwellenbauart ausgestattet.
|
Hilf-System |
| Querschnitt |
Von oben gesehen |
 |
 |
Für Nebenstrecken (Sennheim-Sewen, Walburg-Lembach, usw.)
wurde das "Hartwich-System" oft benutzt. Die
Schienen waren 9m lang und 36.4 kg/m schwer.
|
Hartwich-System |
|
Querschnitt |
|
|
| Schwellen
|
| Holzschwellen in Eichen- oder Buchenholz. Länge: 2,60m. |
 |
| Stahlschwellen, Haarman-System (1887) für XI und XIa
Schiene. |
 |

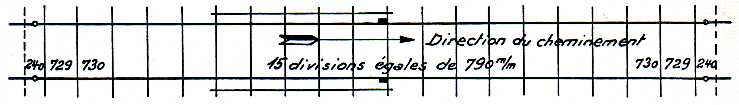

| Schwellenteilungen |
| Schienenlänge |
Anzahl von Schwellen |
Schienenstoss |
Schienenart |
Zeichnung |
| 15m |
23 |
530mm |
16a |
 |
| 20 |
|
16 |
 |
| 20 |
530mm |
16 |
 |
| 12m |
19 |
|
16, 11a |
 |
| 16 |
|
11a |
 |
| 16 |
600mm |
11a |
 |
| 9m |
14 |
|
11, 11a |
 |
| 12 |
|
11, 11a |
 |
| 12 |
600mm |
11, 11a |
 |
| Weichen |
| tg 1/7 Weiche (für Rangierbahnhöfe) |
 |
| tg 1/8.5 Weiche |
 |
| tg 1/10 Weiche |
 |
| Bettungsquerschnitt |
| Nach 1920 wurde eine Planumschichtung hinzugefügt |
 |
#
|
